System pomiaru kąta Iris Plus

measurement of bending 1

Dokładny pomiar i korekcja kąta jest niezbędna do precyzyjnego wytwarzania blachy, szczególnie podczas procesu gięcia, a IRIS Plus to najnowocześniejszy system przeznaczony do najtrudniejszych zastosowań w tej dziedzinie. Ta najnowocześniejsza jednostka jest wyposażona w nadajnik i odbiornik laserowy, zamontowany na górnej belce na giętarce. Ponadto IRIS Plus ma szybki aparat cyfrowy i system przetwarzania danych obrazu zawarty w jednostce odbiorczej. Komponenty te współpracują ze sobą w czasie rzeczywistym, aby zapewnić, że kąt gięcia jest dokładnie mierzony i że wszelkie niezbędne automatyczne korekty są wykonywane w odpowiednim czasie.


  • Różne formy można łączyć z różnymi otworami w kształcie litery V w zakresie od 8mm do 35mm.

  • Optymalna precyzja wyników (3,6 metra lub mniej)

  • Brak kolizji z przedmiotem obrabianym

  • Możliwe pomiary na przedmiotach z otworami

  • IRIS Plus korekcja kąta w czasie rzeczywistym Vital sprzęt do najbardziej wymagających zastosowań.

  • Zasada pomiaru kąta bezkontaktowego zapewnia, że system pozostaje niezawodny nawet przy dużych obciążeniach.


Laserowy system pomiaru kąta inspekcji

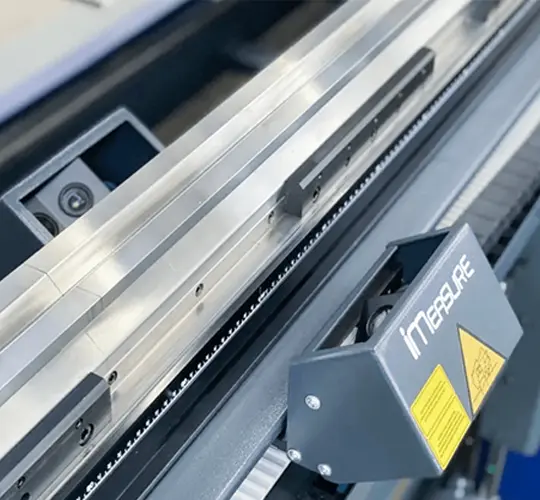

measurement of bending

Zmierz laserowe systemy pomiaru kąta współpracują z inżynierią Data-M, aby zapewnić dokładne pomiary kąta gięcia po pojedynczej operacji zginania. Te w pełni zautomatyzowane systemy wspomagane laserem są dostosowane do giętarek CNC. Dzięki funkcji LaserCheck mogą dokładnie określić kąt gięcia z dokładnością lepszą niż 0,1 °, niezależnie od właściwości materiału lub grubości. Ten poziom dokładności był wcześniej niedostępny w branży.


  • Zmienna odległość robocza

  • Szerokość formy do 60mm bez regulacji

  • Automatyczna kompensacja wysokości

  • Szybki transfer obrazu przez GigE

  • Soczewka z mocowaniem S (niskie zniekształcenia/stała ostrość/stała przysłona)

  • Zakres pomiarowy 0 ° - 180

  • Wysoka głębokość:

  • Promień lasera rzutowany na powierzchnię blachy

  • Kamera wykrywa wiązkę laserową

  • Kąt między wiązką a osią kamery określa kąt zgięcia.

  • Obliczanie odbicia redukcji siły

  • Automatyczna korekcja kąta


Inne rozwiązania hamulców prasowych
