Solutions of Press Brake for Ustalenia dotyczące bezpieczeństwa



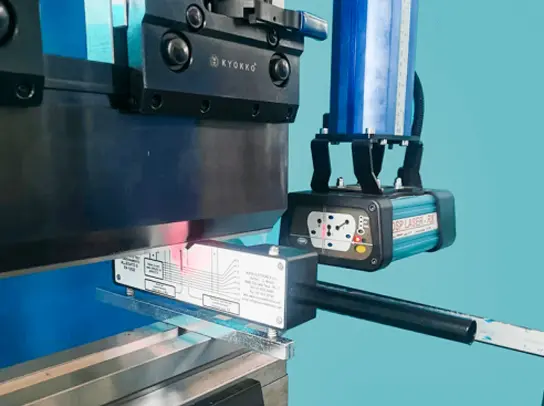

Ochrona laserowa DSP we Włoszech

Jeśli bezpieczeństwo jest Twoim najwyższym priorytetem, musisz zintegrować DSP®Ochrona laserowa.

Kluczowe cechy techniczne

Ochrona laserowa, odbiornik wielowiązkowy

Obszary chronione, przód, środek i tył.

Klasa bezpieczeństwa CAT.4 i SIL3

Klasa ochrony obudowy wykrywania: IP 65

Klasyfikacja laserowa: Klasa 1 M

Czas reakcji: 5 ms

Temperatura pracy 0 °C 50 °C

Montaż na górnej belce

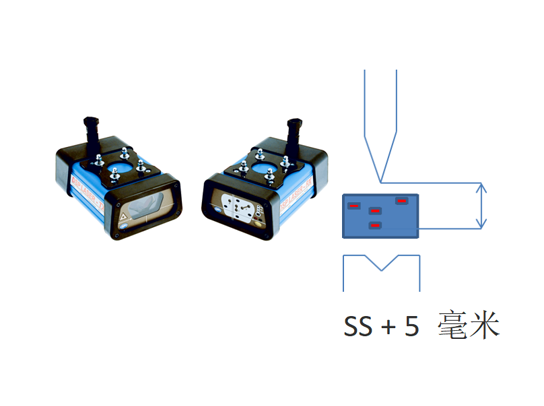

Zmiana punktu prędkości: przestrzeń zatrzymująca 5mm

Maksymalna odległość ochrony do 15M

Diody LED wskazują różne statusy

Idealne połączenie wysokiej jakości-wydajność-wydajność

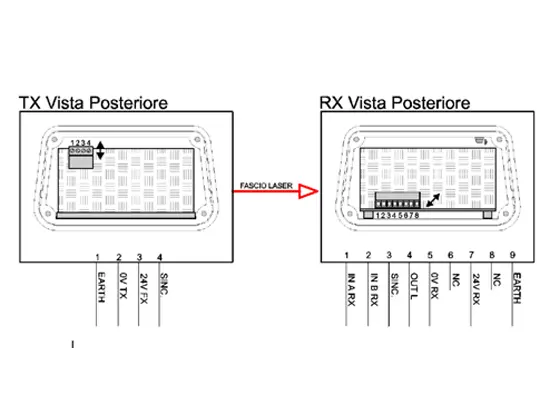

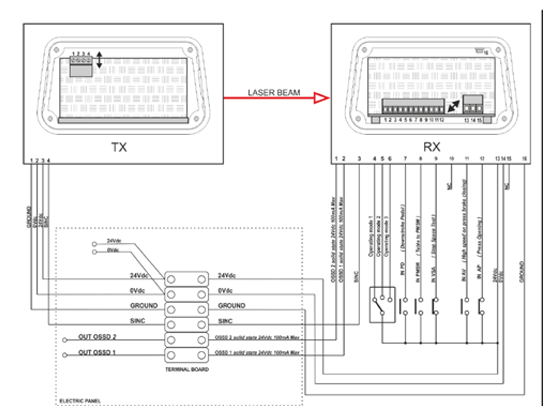

Schemat okablowania

Punkty dostępowe MCS DSP

Główne cechy techniczne

Ochrona laserowa, odbiornik wielowiązkowy

Obszary chronione, przód, środek i tył.

Klasa bezpieczeństwa CAT.4 i SIL3

Klasa ochrony obudowy wykrywania: IP 65

Klasyfikacja laserowa: Klasa 1 M

Czas reakcji: 5 ms

Temperatura robocza 0 °C-50 °C

Montaż na górnej belce

Funkcje trybu skrzynki

Test na odległość powyżej (automatyczny)

Wysoka prędkość i niska kontrola prędkości

Automatyczne wyciszenie przy niskiej prędkości

Kontrola kierunku

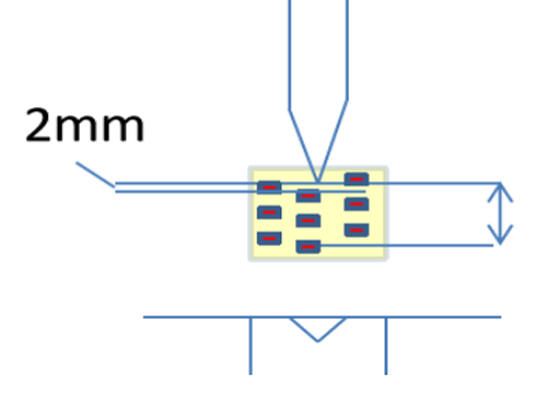

Punkt prędkości zamiennej: 2mm

Sterowanie do 2 pedałów z antypaniką

Kontrola naprawy bocznej

Retro-kontrola naprawy

Tylny napęd blokowy

Automatyczny blok narzędzi

Kontrola awaryjna

Bezpośrednie uruchamianie zaworu

Monitorowanie zaworów

Interfejs CNC

Kontrola pasmowania krawędzi

Urządzenie zabezpieczające DSP LASER AP jest widoczną barierą laserową zaprojektowaną w celu ochrony operatora maszyny do gięcia przed kruszeniem między górnym i dolnym narzędziem podczas szybkiego wyłączania prasy. Jest zgodny z normami bezpieczeństwa określonymi w normie EN 12622. Urządzenie składa się z nadajnika (TX), który emituje światło lasera i odbiornika (RX), który wykrywa światło lasera i przetwarza odbierane sygnały za pomocą modułu MCS, który zarządza dużą liczbą sygnałów i wykonuje różne funkcje maszyny.

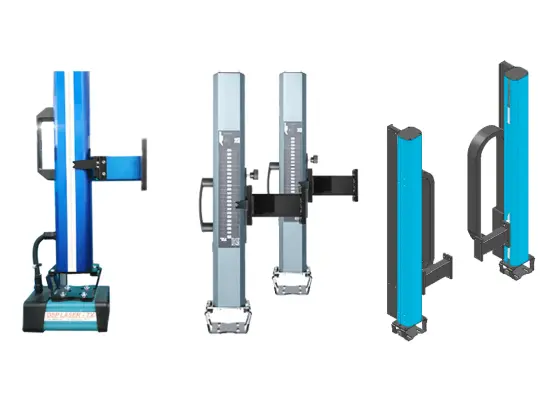

Wsporniki

Wsporniki są obowiązkowymi urządzeniami bezpieczeństwa do prawidłowego montażu fotokomórek na giętarkach, aby zapobiec obrażeniom. Na życzenie oferujemy wsporniki z różnymi pociągnięciami biegowymi, aby spełnić Twoje specyficzne potrzeby.

Cechy techniczne

Aluminiowa konstrukcja, solidna i stabilna

Łatwa instalacja i regulacja w wielu kierunkach

Wyposażony w skalę, zgodnie z maszyną do dziurkowania

Regulacja zgodnie z wysokością prasy

Praktyczne, szybkie i konkurencyjne cenowo

Zalety automatycznych uchwytów

Można nimi zarządzać za pomocą technologii CNC i czytnika kodów kreskowych, oferując kilka zalet:

Natychmiastowa regulacja

Dostępne w różnych formatach

Duży zakres przemieszczenia

Nadaje się do każdego rodzaju maszyny

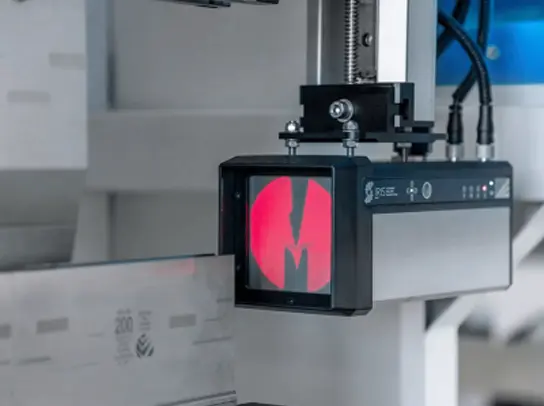

Optyczne systemy bezpieczeństwa-zaawansowane

ADH®Giętarki CNC z OEM EMBEDDED LAZERSAFE oferują doskonałe rozwiązania zwiększające bezpieczeństwo operatorów i produktywność maszyn. Usługa PCSS A Lazer Safe została zaprojektowana do bezproblemowej współpracy z giętarką, a system Lazersafe spełnia wymagania dotyczące bezpieczeństwa klasy 4 i spełnia najbardziej rygorystyczne międzynarodowe normy bezpieczeństwa. Ponadto system zawiera kontroler bezpieczeństwa klasy 4 z certyfikatem CE ze zintegrowanymi funkcjami.

Opcjonalnie

Lazersafe-PCSS A0 LZS-XL

Lazersafe-PCSS IRIS

Zarządzanie prędkością zgięcia (BSM)

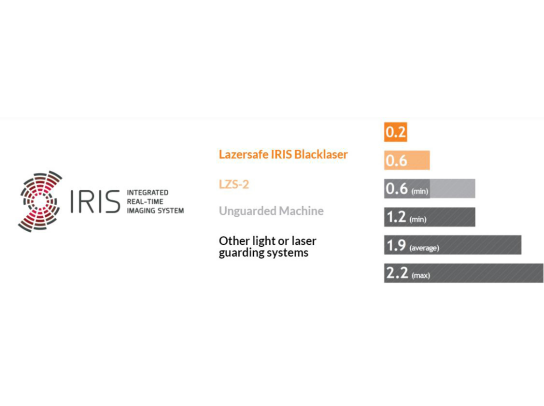

Zarówno modele IRIS, jak i IRIS Plus to systemy kombinowane, które zapewniają wysokowydajną ochronę optyczną podczas szybkiego wyłączania narzędzi. Po rozpoczęciu procesu gięcia przetwarzanie obrazu przejmuje kontrolę. Systemy te przechwytują i przetwarzają obrazy w czasie rzeczywistym oraz przesyłają dane w czasie rzeczywistym do systemu CNC za pośrednictwem SmartLink. Systemy przetwarzania obrazu są w pełni zintegrowane z odbiornikami IRIS i IRIS Plus i nie wymagają dodatkowego sprzętu ani oprogramowania.

Europejska norma giętarki EN12622 ogranicza prędkość zginania do 10 mm/s, zapewniając podstawowy poziom bezpieczeństwa operatora poprzez regulację prędkości ruchu materiału w kierunku operatora podczas zginania.

Jednak dyrektywa maszynowa i EN12622 przewidują szybsze zginanie przy użyciu szerszych narzędzi V, o ile niektóre operacje mogą być odpowiednio monitorowane. W systemach CNC producenci mogą ustawić szybsze prędkości gięcia dla szerszych narzędzi V, a proces zarządzania prędkością gięcia automatycznie monitoruje prędkość materiału przechodzącego przez łuk zginający, zapewniając w ten sposób bezpieczne warunki do szybszego zginania.

Automatyczne wyrównanie narzędzi

Systemy z odbiornikami kamer zapewniają automatyczne wyrównanie narzędzi, eliminując potrzebę precyzyjnych ręcznych regulacji. Ten proces może być w pełni zautomatyzowany w CNC za pośrednictwem SmartLink bez konieczności naciskania przez operatora przycisku NARZĘDZIA.

Certyfikaty i zgodność z normami

Sprzęt i oprogramowanie OEM Embedded Systems LZS Series i IRIS Series posiadają certyfikat CE i spełniają wszystkie międzynarodowe normy bezpieczeństwa dotyczące pras hamulcowych, w tym EN12622, B11.3-2012 ANSI, Z142-10 CSA i NR12.

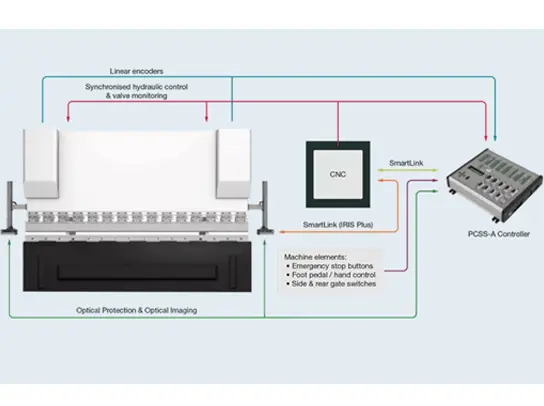

System bezpieczeństwa sterowania maszyną do gięcia-zaawansowany

bending machine control safety system advanced

PCSS-A to programowalny kontroler bezpieczeństwa, który zwiększa wydajność i bezpieczeństwo giętarek. Integruje wszystkie funkcje sterowania, bezpieczeństwa i monitorowania w jednym systemie, zapewniając elastyczność i upraszczając proces projektowania dla producentów pras hamulcowych bez potrzeby stosowania złożonych komponentów innych firm i integracji oprogramowania. PcSS-A osiąga optymalną równowagę funkcjonalności i wydajności przy jednoczesnym zmniejszeniu kosztów budowy. Zapewnia to wydajną i opłacalną platformę z mniejszą liczbą komponentów, mniejszą liczbą okablowania, uproszczonymi interfejsami oraz sprzętem i oprogramowaniem z certyfikatem CE, aby zminimalizować czas inżynierii i budowy.

Inne rozwiązania hamulców prasowych
