Rozwiązania pedału hamulca prasowego



Przegląd

Jest to najnowsza wersja naszego standardowego przełącznika ADH, przeznaczona dla klientów, którzy wolą mieć bezprzewodowe miejsce do pracy wokół swoich maszyn. Nasz bezprzewodowy system pedałów ma trzy główne elementy sprzętowe:

Nasz bezprzewodowy system pedałów składa się z bezprzewodowego modułu zdalnego (WRM) zintegrowanego z pedałem. Ponadto pedał nożny zawiera zestaw trzech czujników ultradźwiękowych.

Moduł maszyny (MM) jest zamontowany na maszynie do gięcia i służy jako bezprzewodowe połączenie między WRM a PCSS-A. Moduł ultradźwiękowy (UM) jest zamontowany na maszynie do gięcia.

Moduł ultradźwiękowy (UM) jest zamontowany na maszynie do gięcia i współpracuje z czujnikami ultradźwiękowymi w MM w celu monitorowania położenia pedału nożnego.

Nasze bezprzewodowe rozwiązanie pedału nożnego jest teraz dostępne jako opcjonalna funkcja dla producentów pras krawędziowych korzystających z platformy PCSS-A1 lub PCSS-A2. Rozwiązanie ułatwia integrację funkcji bezprzewodowych z maszyną poprzez zintegrowanie modułu bezprzewodowego z istniejącym pedałem lub zaprojektowanie nowego pedału od podstaw. System bezprzewodowy wykorzystuje bezpieczną, dwukanałową metodę komunikacji SIL 3, która pozwala na dwukierunkową komunikację między maszyną do gięcia a pedałem. Ponadto system wykorzystuje czujniki ultradźwiękowe do zapewnienia dynamicznego monitorowania zakresu i położenia. Zwróć uwagę, że pokazany obraz jest przykładem układu pedału nożnego OEM.

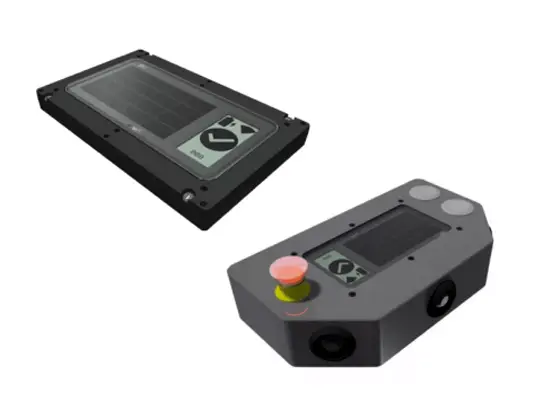

Bezprzewodowy moduł zdalny (WRM)

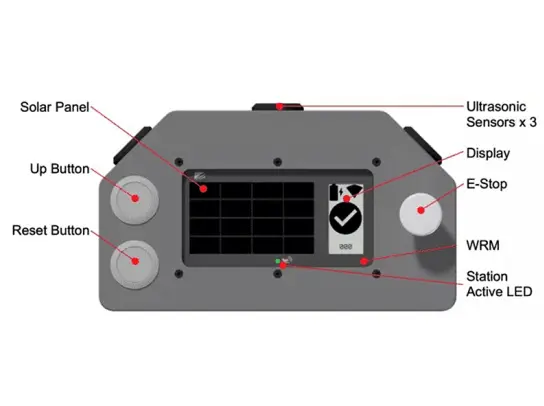

Bezprzewodowy moduł zdalny to samodzielna jednostka, która obejmuje:

12 impulsowych bezpiecznych wejść (6 dedykowanych i 6 zapasowych).

Podwójne zintegrowane anteny

Elektroniczny wyświetlacz papierowy

Wewnętrzny akumulator solarny

Akumulator litowo-jonowy

Zewnętrzny port ładowania USB i połączenie przycisku parowania bezprzewodowego

LED o statusie aktywacji pedału

Dostępne również i podłączone do WRM:

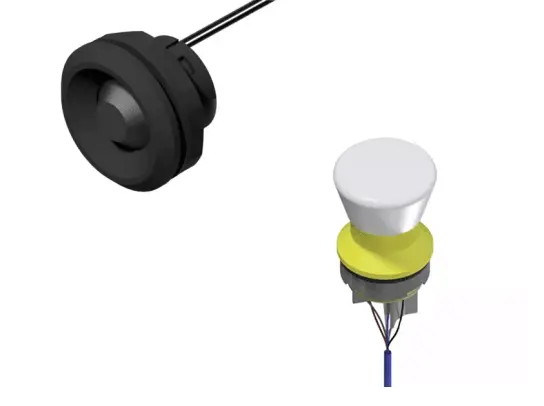

Podświetlany (czerwona dioda LED) przycisk zatrzymania awaryjnego

Zestaw trzech czujników ultradźwiękowych

Spośród 12 wejść WRM, 6 jest wstępnie skonfigurowanych dla następujących funkcji;

Dolny pedał x2 (kontakty NO i NC)

Przycisk zatrzymania awaryjnego x2 (kontakt NC)

Przycisk resetowania x2 (normalnie otwarte i normalnie zamknięte kontakty)

Z pozostałych 6 alternatywnych wejść można je skonfigurować na zamówienie dla dowolnej pomocniczej funkcji przycisku, takiej jak pedał w górę, mocowanie narzędzia w górę iw dół itp.

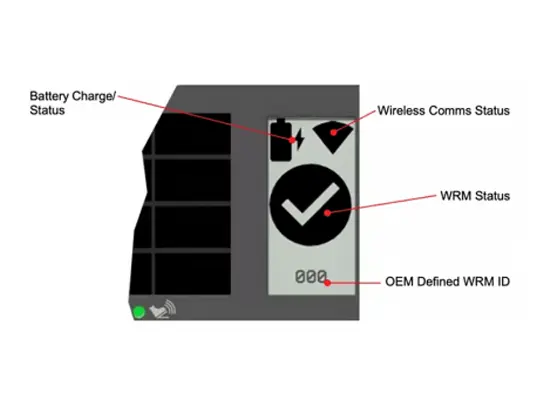

Elektroniczny wyświetlacz papierowy

Wyświetlacz o niskim poborze mocy pokazuje informacje operatora maszyny, takie jak poziom naładowania baterii, siła sygnału radiowego i status w zasięgu. Numery identyfikacyjne pedału nożnego mogą być zdefiniowane przez producenta giętarki lub wyświetlane na sterowniku CNC, aby pokazać operatorowi, który pedał nożny jest sparowany z maszyną.
