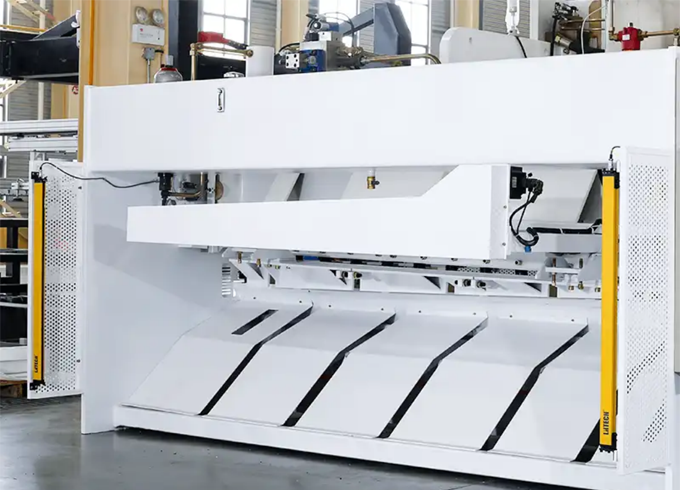

Maszyna do strzyżenia gilotyny Q11K

Struktura

W pełni spawana rama łóżka skrzynkowego, która jest połączona ze stanowiskiem roboczym, jest częścią projektu ścinarki.
Rama może zapewnić wysoką sztywność, aby zrównoważyć obciążenie momentu obrotowego spowodowane siłą ścinającą.
Ze względu na pionowy ruch liniowy maszyny w stosunku do dolnego ostrza, ścinany arkusz gwarantuje niewielkie zniekształcenia i pozostaje precyzyjnie prosty.

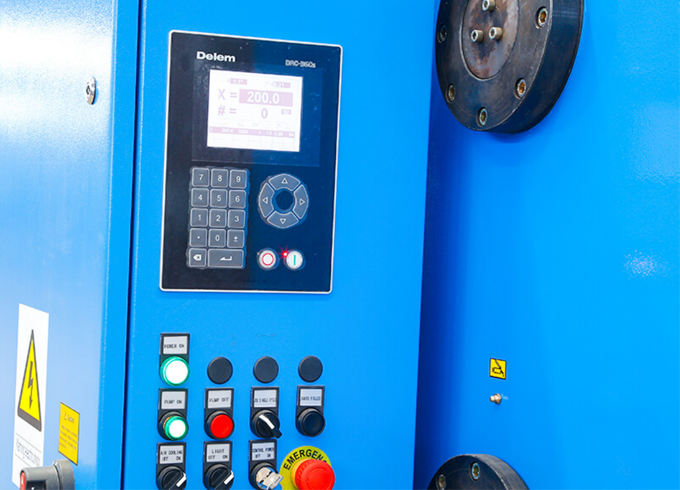

System sterowania

Kontrolerem maszyny jest system DAC360 CNC marki Delem, który został zaktualizowany do wersji ekranu dotykowego DAC360T. Holandia jest domem dla marki Delem.
Tylny ogranicznik, kąt ostrza i szczelina ostrza mogą być kontrolowane i regulowane za pomocą systemu.
Alternatywnie istnieją kontrolery wyświetlacza cyfrowego E21S.

Tył maszyny HydraulicShearing

• Wytrzymały backgauge dla zwiększenia trwałości: Długoterminowa trwałość maszyny jest wspomagana przez wytrzymałą konstrukcję tylnego miernika, która zmniejsza ryzyko odkształcenia i gwarantuje odporność na zderzenia.


• Efektywne zarządzanie materiałami za pomocą wygodnego stojaka Backgauge: Łatwy w użyciu stojak tylny usprawnia proces cięcia i ułatwia pobieranie materiałów, co prowadzi do zwiększenia wydajności.


• Wszechstronność w cięciu z regulowanym ogranicznikiem wstecznym: operatorzy mogą obsługiwać dłuższe materiały z większą elastycznością dzięki ręcznym i automatycznym operacjom podnoszenia ochronnego, które spełniają różnorodne potrzeby cięcia.

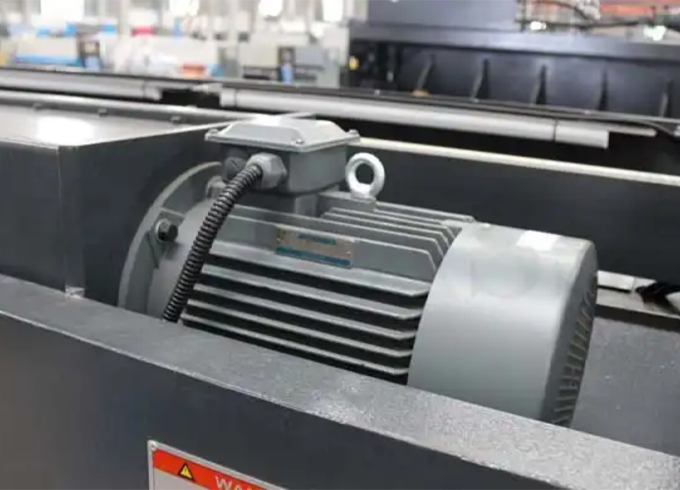

Silnik główny

•


  Opcje silnika głównego o dużej pojemności: w zależności od potrzeb i preferencji, nasz silnik główny o dużej pojemności może być dostosowany do znanych chińskich marek, takich jak Wannan, lub znanych na całym świecie nazw, takich jak Siemens.


• Dostosowywanie napięcia do szczególnych wymagań: Zapewniamy dostosowanie napięcia z opcjami takimi jak 3-fazowy/220 V / 60Hz, 3-fazowy/380 V / 60Hz, 3-fazowe/415 V / 60Hz i inne kombinacje spełniające Twoje szczególne wymagania, aby dostosować się do unikalnych potrzeb operacyjnych.

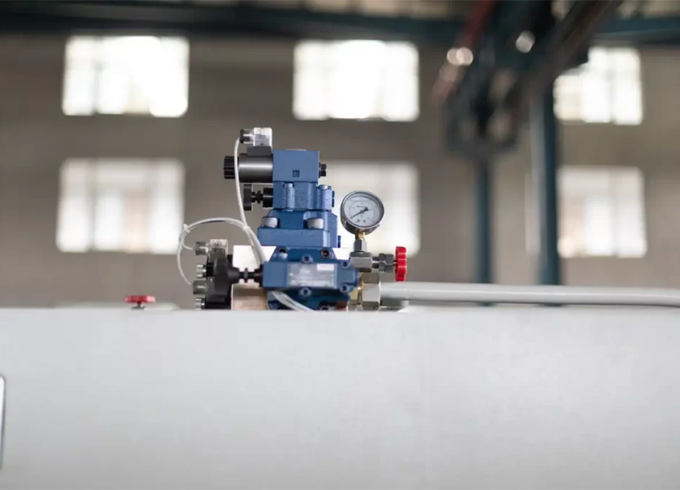

Układ hydrauliczny Rexroth

1. Wykorzystanie dobrze znanego bloku zaworu hydraulicznego Rexroth:
Dzięki zastosowaniu powszechnie znanej i niezawodnej części, hydrauliczny blok zaworowy Rexroth gwarantuje najlepszą wydajność hydrauliczną.
2. Zapobieganie wyciek oleju i zagłuszanie zaworu:
Technologia zapobiegania przeciążeniom ciśnienia oleju w maszynie zmniejsza prawdopodobieństwo zakleszczenia się zaworu i wycieków oleju. Zwiększa to trwałość i niezawodność sprzętu.
3. monitorowanie ciśnienia oleju w czasie rzeczywistym dla ciągłych operacji:
Monitorowanie ciśnienia oleju w czasie rzeczywistym ma na celu zagwarantowanie ciągłych operacji obiegu oleju i niezawodnej wydajności sprzętu. Ta funkcja zwiększa wydajność maszyny, umożliwiając proaktywną konserwację i zmiany.

Wydajny stół warsztatowy

1. Mniejsze tarcie dla gładkiej powierzchni płyty: Zmniejszając tarcie między płytą a stołem, przednie podparcie typu kulkowego gwarantuje gładką powierzchnię płyty.
2. Poprawiona wydajność cięcia dzięki łatwemu i szybszemu karmieniu: Zmieniony system karmienia naszej maszyny ułatwia i przyspiesza podawanie materiałów, co znacznie zwiększa wydajność cięcia.
3. Dostosowywanie wysokości bezpieczeństwa i karmienia: dzięki starannie wykonanym portem paszowym nasz sprzęt jest zgodny zZ międzynarodowymi przepisami bezpieczeństwa. Zapewnia maksymalną wysokość karmienia 20-25mm plus grubość arkusza i minimalną wysokość karmienia grubości arkusza. Przednie ogrodzenie i boczna poręcz gwarantują bezpieczeństwo operatora podczas pracy, a regulowane śruby wysokości ułatwiają dostosowanie wysokości karmienia.

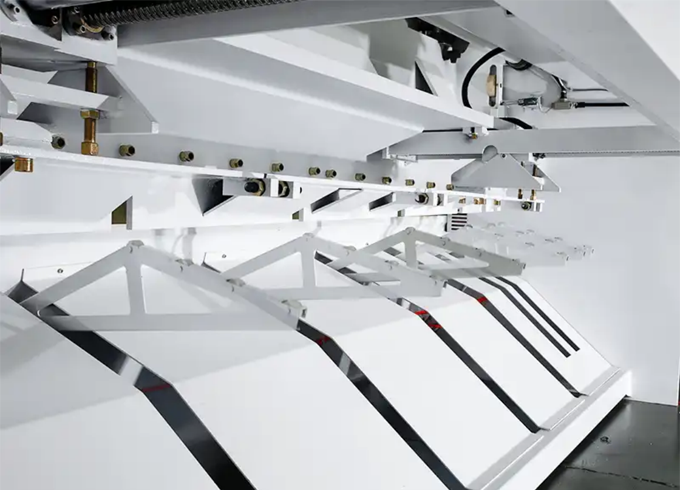

Przyrząd kulowy i prowadnica

•


  Poprawiona dokładność:

• Gwarantując precyzyjne rozmieszczenie i redukując błędy, liniowe szyny prowadzące pomagają zwiększyć precyzję ruchu maszyny.


• Konsekwentny i płynny ruch:


• Tylnik może poruszać się płynnie i konsekwentnie dzięki liniowej szynie prowadzącej, która zapewnia również jednolite ścinanie i obniża możliwość wystąpienia anomalii.


• Zmniejszone zużycie i tarcie:


• Zmniejszając tarcie, zaawansowana technologia prowadnic liniowych przedłuża żywotność sprzętu i zachowuje dokładność tylnego miernika w czasie.

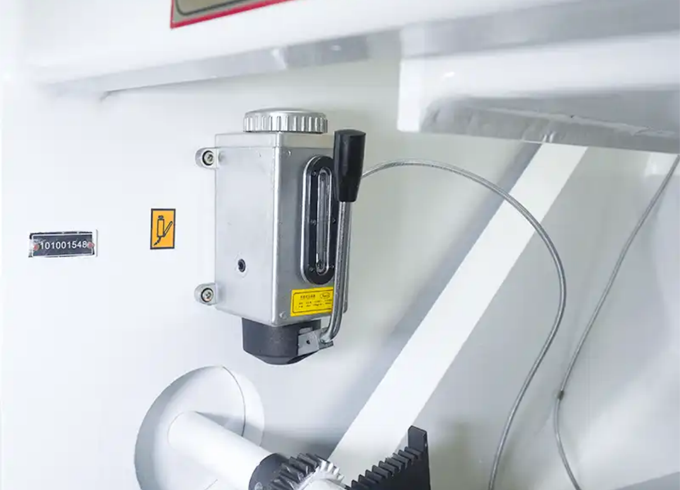

Urządzenie do smarowania

•


  Lepsza wygoda i szybkość: zapewniając lepszą wygodę i szybkość, nasz produkt gwarantuje skuteczne i owocne operacje.


• Dwa modele elastyczności operacyjnej: Nasze urządzenie oferuje użytkownikom wszechstronność, dostosowując się do szeregu preferencji operacyjnych i zarówno w trybie automatycznym, jak i ręcznym.

• Łatwy wybór modelu: wybierając między modelami automatycznymi i ręcznymi, użytkownicy mogą łatwo dostosować działanie maszyny do swoich unikalnych wymagań.

• Dostosowane do preferencji użytkownika: użytkownicy mogą dostosować produkt do swoich preferencji dzięki elastyczności modelu, która maksymalizuje satysfakcję i ogólne wrażenia użytkownika.









Pneumatyczne podparcie tylne

1. Stabilność wsparcia materiałowego:
Aby zapobiec ugięciu lub zniekształceniu podczas ścinania, pneumatyczne tylne wsparcie gwarantuje stabilne wsparcie materiałowe.
2. Skuteczne zarządzanie dużymi arkuszami:
Pneumatyczne podparcie pleców, które utrzymuje wyrównany materiał i poprawia wydajność ścinania, jest szczególnie pomocne w przypadku dużych arkuszy.
3. bezpieczeństwo i wygoda dla operatorów:
Pneumatyczne tylne wsparcie usprawnia obsługę materiałów, zmniejsza fizyczne obciążenie operatora i poprawia bezpieczeństwo podczas całego procesu ścinania.

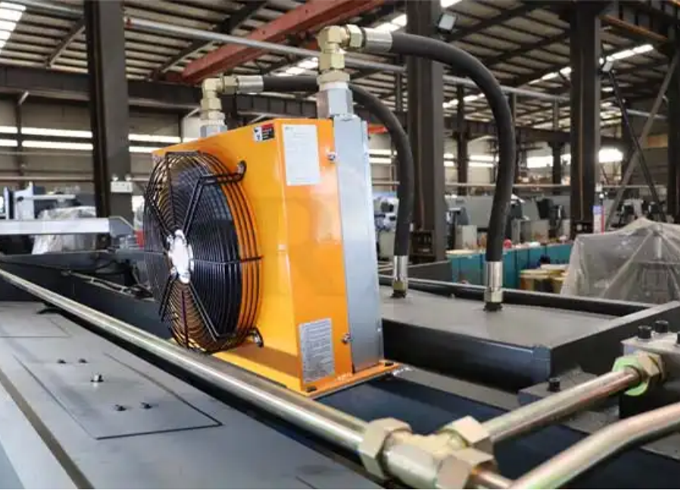

Hydrauliczne urządzenie chłodzące olej

1. Efektywne zarządzanie temperaturą: zachowanie idealnych warunków pracy
2. Rozszerzona żywotność sprzętu: Unikanie przegrzewania w celu wydłużenia żywotności sprzętu
3. Ulepszona wydajność układu hydraulicznego: niezawodne osiągi w różnych zastosowań

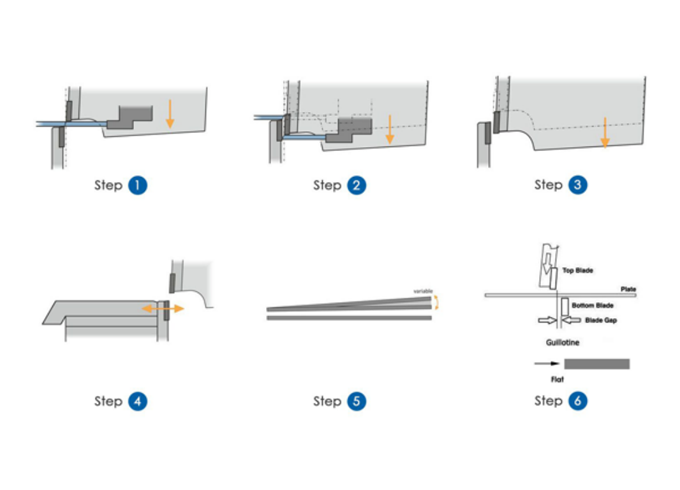

Zasada ścinania gilotyny

1. Dokładne działanie cięcia:
Obracając się powyżej dolnej krawędzi belki wahadłowej, górne ostrze rozpoczyna cięcie.
2. Dysocjacja Silent Blade:
Po cięciu występuje niewielkie tarcie, ponieważ górne ostrze odsuwa się od dolnego ostrza.
3. Wszechstronność-Regulowany luz:
Dzięki ekscentrycznemu szczelinowi cięcia można łatwo regulować prześwit ostrza, aby dostosować go do różnych grubości materiału, zachowując jednocześnie dokładność.
4. Efektywny projekt ścinania do jazdy:
Skuteczność w różnych grubościach materiału zapewnia niski kąt natarcia, który pozwala na skuteczne podejście do ścinania podczas jazdy.

Sprzęt do przetwarzania maszyny do strzyżenia gilotyny Q11K

Koncentrujemy się na każdym aspekcie maszyny i staramy się tworzyć najlepsze możliwe obrabiarki dla naszych klientów.
